详细说明

DZY型带式压榨真空过滤机

产品名称:
DZY型带式压榨真空过滤机
所属分类:
过滤机
设备简介:
DZY型带式压榨真空过滤机是PBF型系列与DY系列相结合的一种自动化程度高的新型过滤设备,该机以滤带为过滤介质,充分利用物料的重力‘真空吸力及压榨辊的挤压力实现固液分离的高效分离设备,特别适用于滤饼压缩比大于2:1的物料(10Kpa时),可以充分降低滤饼的含水量。
工作原理:
DZY型带式压榨真空过滤机在过滤行程开始时,滤盘在真空状态下与滤带同步运行,物料通过料浆分布器均布在真空滤盘的过滤带上,在真空吸力的作用下进行抽滤。
收藏
  • 商品说明

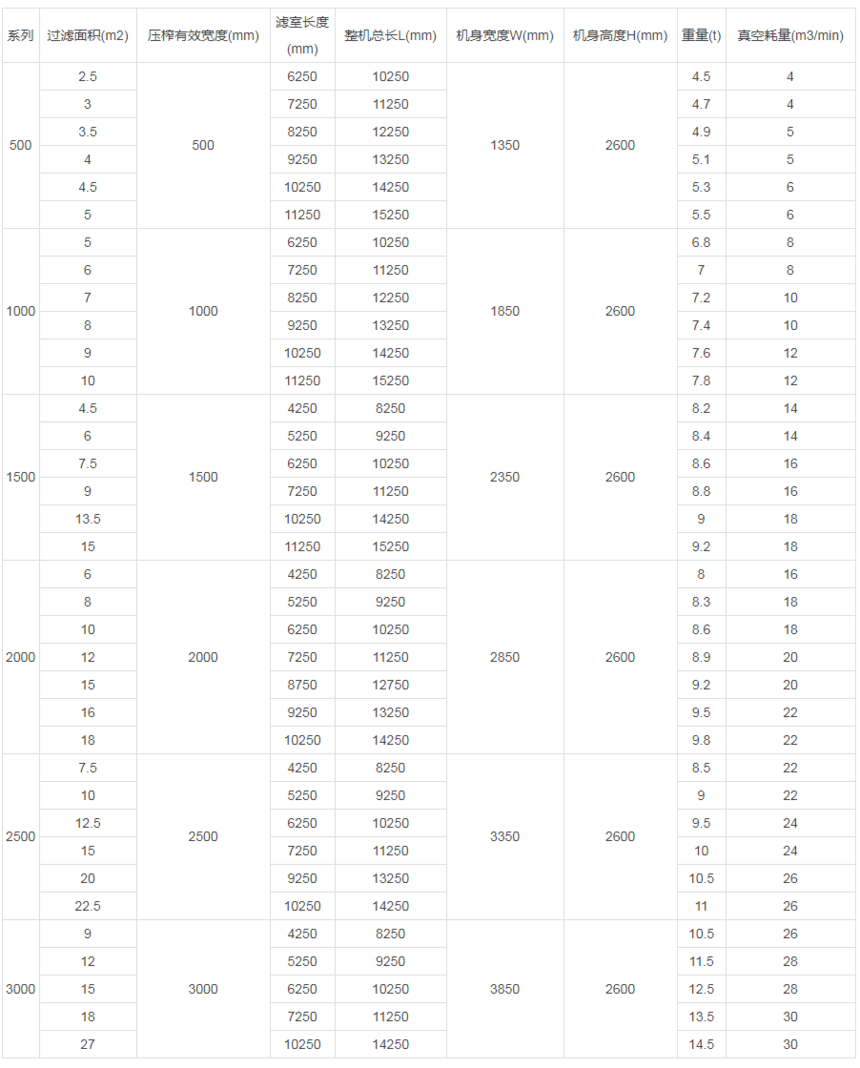

  • 商品参数

DZY型带式压榨真空过滤机工作原理:

带式压榨真空过滤机是以滤带为过滤介质,充分利用物料的重力、真空吸力、S形辊挤压力实现固液分离的高效分离设备。采用整体可拆式过滤盘作为真空室,以S形挤压辊作为外力,滤带在电机拖动下做连续运行,过滤行程开始时,滤盘在真空状态下与滤带同步运行,在非真空状态下滤盘与滤布作相对运行。物料通过料浆分布器均布在真空滤盘的过滤带上,滤带上料浆在真空吸力的作用下进行抽滤,直到真空滤盘碰到接近开关位置,下滤带的滤饼在电机的拖动下继续运行并进入S形挤压辊同时上滤带在物料进入S形挤压辊后进行挤压以降低滤饼含湿量。过滤、洗涤、再过滤、挤压后的滤饼经刮刀装置将滤饼剥离卸除,滤布经自动再生装置清洗后,再经过一组支承辊和纠偏装置重新进入过滤区,集液罐滤液随着滤盘返回同时排出,挤压辊中的滤液流入收集盘。通过这样周而复始的抽滤、洗涤、再抽滤、挤压,从而实现固液分离的目的。

DZY型带式压榨真空过滤机特点:

(1)整机采用模块化设计,便于运输、拆卸、安装、维护及保养;

(2)滤布纠偏采用英国诺冠进口的双气囊进行纠偏,其纠偏形式为蛇形,可根据滤布的偏移量自动调节气囊的膨胀度,免除了过偏现象,保证滤布使用寿命;

(3)滤布张紧采用气缸张紧机构,配有可调节的张紧气缸,可根据滤布的松紧自动进行调节,保证滤布使用寿命。

(4)设备配备了滤布防折皱的展布螺旋辊,有效防止滤布产生折皱,保证滤布处于最佳工作状态,保证滤布使用寿命。

(5)设备运行速度可在1~12m/min间进行调整,可根据不同的物料参数选择最佳运行速度。

(6)设备滤布清洗采用美国喷雾进口的多角度旋转式喷头,滤布再生时正反两面都能得到有效清洗,从而清除了滤布堵塞,并加装高速清洗刷辊,可有效节约水量,又可保证较好的滤布清洗效果,保证滤布使用寿命。

DZY型带式压榨真空过滤机使用特点:

1、滤布可自动冲洗再生

由于滤布不断地做回转运动,每转一圈,即可完成过滤、洗涤、脱水和滤布的再生工作循环,因此,滤布始终处于不被堵塞的状态下运行,故该机能够在不降低过滤能力的情况下长时间地连续运转。

2、可实现多次顺流或逆流洗涤,洗涤水用量小

(1)可根据物料特性和工艺要求,设置1个或多个洗涤区段。

(2)可采用顺流或逆流洗涤方式,最大限度的节省洗涤水和提高分离效果。

(3)根据工艺需要,洗涤水可以采用冷水或热水,以保证洗涤效果达到最佳。

3、可实现全自动连续运转

(1)物料从前端连续进入,滤饼从后端连续卸出。

(2)滤液从自动排液罐连续排出,进入下道工序。

(3)洗涤水可与滤液合并,也可单独排出并循环利用。

(4)无需专人操作,大幅度降低了劳动强度并可大大提高生产率。

4、真空过滤机及压榨相结合,可降低滤饼含水理。

5、适用需洗涤可压缩的物料。

DZY型带式压榨真空过滤机选型指南:

1、 根据固液比、处理量、固体粒径、粘度、固体堆比重选择设备型号;

2、 根据物料的PH值选择过流部件材质,固体粒径、物料的温度选择过滤介质;

3、 适应滤饼压缩比大于2:1的物料(10Kpa时);

4、 常洗涤的物料应选择真空室长度大于10m的机型,特殊洗涤的物料,应选择浸滤机型;

5、 同行业未使用过的相同物料应先做小试试验再进行设备选型;

6、 优先选择国标过滤有效宽度的机型。

带式压榨真空过滤机工艺流程图:



DZY型带式压榨真空过滤机外形尺寸图:
